Шкала Мооса. Твёрдость минералов

Шкала Мооса (минералогическая шкала твёрдости) — набор эталонных минералов для определения относительной твёрдости методом царапания. В качестве эталонов приняты 10 минералов, расположенных в порядке возрастающей твёрдости.

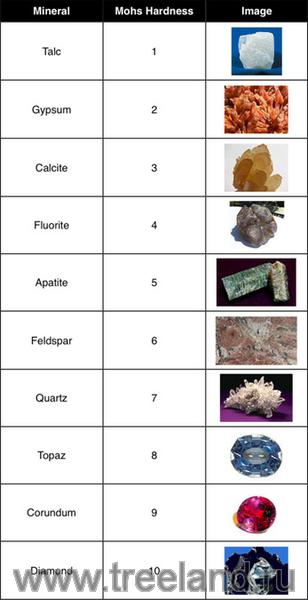

Состоит из 10 эталонов твёрдости: тальк — 1; гипс — 2; кальцит — 3; флюорит — 4; апатит — 5; ортоклаз — 6; кварц — 7; топаз — 8; корунд — 9; алмаз — 10.

Минералы с индексом ниже 7 считаются мягкими, выше 7 — твердыми.

В целом главная масса природных соединений обладает твердостью от 2 до 6.

Шкала твёрдости предложена в 1811 году немецким минералогом Фридрихом Моосом.

Твёрдость камня - это сопротивление, которое оказывает его поверхность при попытке поцарапать ее другим камнем или иным предметом; твердость представляет собой меру связности атомной структуры вещества. Твёрдость одного и того же камня может быть различной в разных направлениях. Большим различием твердости в разных направлениях среди других минералов выделяется кианит: твердость изменяется у него от 5 до 7, и в одних направлениях образец царапается ножом, а в других нет.

Значения шкалы от 1 до 10 соответствуют 10 распространённым минералам - от талька до алмаза. Твёрдость минерала измеряется путём поиска самого твёрдого эталонного минерала, который он может поцарапать; и/или самого мягкого эталонного минерала, который царапает данный минерал. Всё очень просто. Например, если минерал царапается апатитом, но не флюоритом, то его твёрдость находится в диапазоне от 4 до 5.

Промежуточные степени твёрдости камня выражаются в виде дробей. Так, число 8 1/2, относящееся к хризобериллу, означает, что он царапает топаз примерно так же, как сам царапается корундом. Гранат пироп несколько тверже кварца (7) и несколько мягче берилла (7 1/2), поэтому его твердость обозначается как 7 1/4.

Важно помнить, что скрытокристаллические, тонкопористые и порошковатые разности минералов обладают ложными малыми твёрдостями. Например, гематит в кристаллах имеет твердость 6, а в виде красной охры меньше 4.

Каждый обладатель алмазного перстня знает, что алмаз легко царапает оконное стекло. Алмазом стекло и режут. Если мы станем пробовать другие драгоценные камни, то обнаружится, что и они царапают стекло, но не так легко, а дальше - топаз царапает оконное стекло, но на самом топазе оставляет царапины корунд, который в свою очередь поддаётся всесильному и самому твёрдому алмазу.

Образцы одних и тех же минералов, полученные из разных мест, отличаются друг от друга по сложности процесса огранки и полировки. Об алмазах с Калимантана и из Нового Южного Уэльса говорят, что они существенно тверже алмазов из Южной Африки и из других мест и что при их огранке возникают трудности.

Цейлонские сапфиры тверже, чем рубины, а кашмирские сапфиры - мягче.

Шкала Мооса предназначена для грубой сравнительной оценки твёрдости материалов по системе мягче-твёрже. Испытываемый материал либо царапает эталон и его твёрдость по шкале Мооса выше, либо царапается эталоном и его твёрдость ниже эталона. Таким образом, шкала Мооса информирует только об относительной твёрдости минералов.

Помимо шкалы Мооса, конечно же есть и другие методы определения твёрдости минералов, но различные шкалы твёрдости нельзя однозначно соотнести друг с другом. Практикой приняты несколько более точных систем измерения твёрдости материалов, ни одна из которых не покрывает весь спектр шкалы Мооса.

Бытовые средства измерения твёрдости

Иногда для определения твёрдости приходится пользоваться средствами, которые есть под рукой, хотя в некоторых случаях они бывают недостаточно точны (карандаш -1, соль поваренная - 2, ноготь - 2.5, медная монета - 3, железный гвоздь - 4, стекло - 5, стальной нож - 6, напильник - 7). При определении твердости всегда следует испытывать свежую поверхность минерала.

Для практических целей хорошо запомнить:

• ноготь оставляет царапину на гипсе и более мягких веществах
• обычное оконное стекло немного мягче полевого шпата
• стальное лезвие ножа немного твёрже полевого шпата, приближаясь по твердости к кварцу, и легко царапает стекло.

Классификация
природных каменных материалов по твёрдости

Твердые

Средней твердости

Мягкие

Гранит, гнейс, диорит, сиенит, габбро, лабрадорит, тешенит, диабаз, кварцевый порфир, базальт

Мрамор (ахроматический и хроматический), конгломерат, брекчия, известняк, песчаник, вулканический туф, известковый туф, сланцы

Гипсовый, тальковый

Линейная твёрдость

Линейная твёрдость определяется абсолютной шкалой твердости, а не шкалой Мооса. Вот абсолютная шкала твердости:

Тальк - 1 - Скоблится ногтем
Гипс - 3 - Царапается ногтем
Кальцит - 9 - Царапается медной монетой
Флюорит - 21 - Легко царапается ножом
Апатит - 48 - С трудом царапается ножом
Ортоклаз - 72 - Царапается напильником
Кварц - 100 - Царапает оконное стекло
Топаз - 200 - Легко царапает кварц
Корунд - 400 - Легко царапает топаз
Алмаз - 1600 - Не царапается ничем (а сам при этом легко царапает корунд)

Твёрдость

Минерал

Абсолютная твёрдость

1

Тальк (Mg3Si4O10(OH)2)

1

2

Гипс (CaSO4·2H2O)

3

3

Кальцит (CaCO3)

9

4

Флюорит (CaF2)

21

5

Апатит (Ca5(PO4)3(OH-,Cl-,F-))

48

6

Полевые шпаты (KAlSi3O8)

72

7

Кварц (SiO2)

100

8

Топаз (Al2SiO4(OH-,F-)2)

200

9

Корунд (Al2O3)

400

10

Алмаз (C)

1500

Имитации камней и проверка на твёрдость

Так как различные виды драгоценных камней имеют по меньшей мере такую же твёрдость, как и кварц (7), их легко можно отличить от внешне похожих на них «мягких» стеклянных изделий, имитирующих драгоценные камни, с помощью напильника (надфиля). Особенно полезно такое испытание в случае алмаза, потому что он, будучи гораздо тверже любого другого драгоценного камня, оставляет на стекле царапину значительно более глубокую, чем это можно сделать рубином или сапфиром.

До того, как ввели в употребление рефрактометр, это был практически единственный метод проверки ограненных камней.

Если камень заключен в оправу, лучше всего его вынуть оттуда и провести испытание па ободке камня, поскольку поцарапанное место можно в этом случае полностью закрыть, снова вставив камень в оправу.

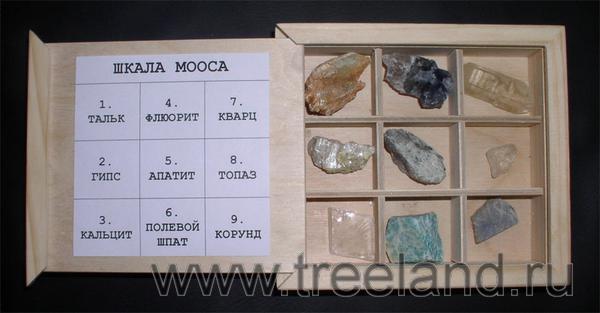

Для удобства испытания минералов на твердость применяют так называемые эталонные острия, в которых кусочки материала с известной твердостью вставлены в небольшие держатели.
